수리건) 하이덴하인 인크리멘탈스케일 SCALE UNIT (LS187 740mm)
페이지 정보
작성자 관리자 댓글 0건 조회 27회 작성일 24-02-22 15:11본문

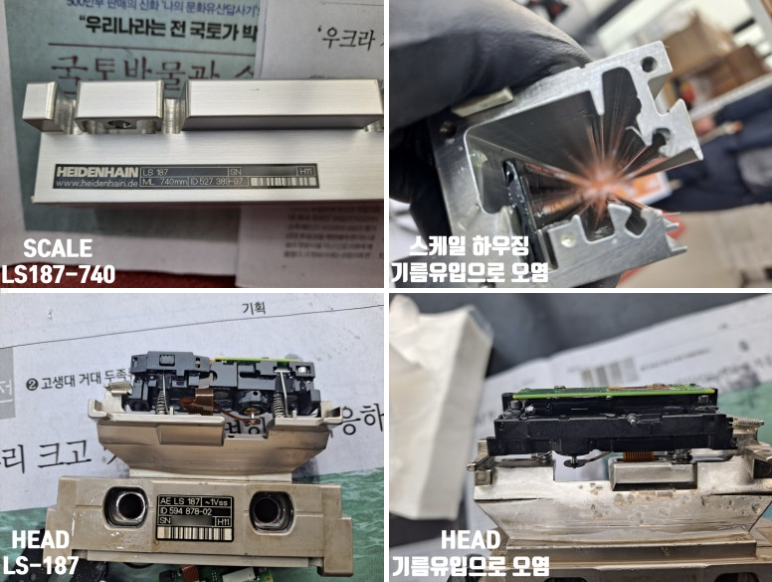

* 수리품 : Scanning Unit (LS187 740mm)
* 현 상 : SCALE UNIT 기름유입으로 인하여 출력신호가 안나옴
* 수리내용
1. Scanning Unit (LS187 740mm)를 HEIDENHAIN 전용체크장비 PWM9을 사용하여 신호 점검작업
2. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함
3. Scanning Head unit (LS187) 교체작업

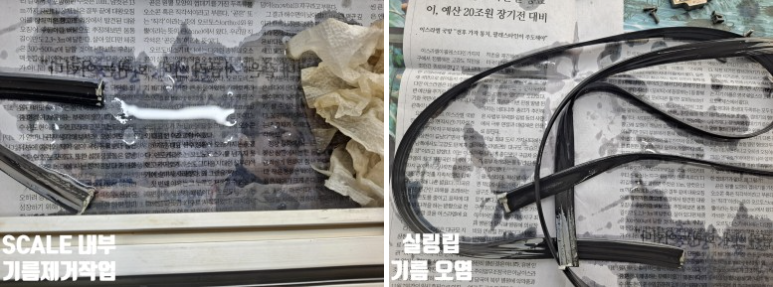

4. Housing unit 및 실링립을 분해하여 약품으로 인한 정밀세척작업
5. Scanning Unit 재조립 및 Alignment 및 출력신호 조정작업
6. HEIDENHAIN Check장비 PWM9으로 출력신호 확인작업
