#화천 시리우스UL+# X축 381번 펄스알람발생으로 FAGOR HEAD(SAF-50) 교체작업
페이지 정보
작성자 관리자 댓글 0건 조회 144회 작성일 22-06-15 16:15본문
< HEAD UNIT 교체 후 >

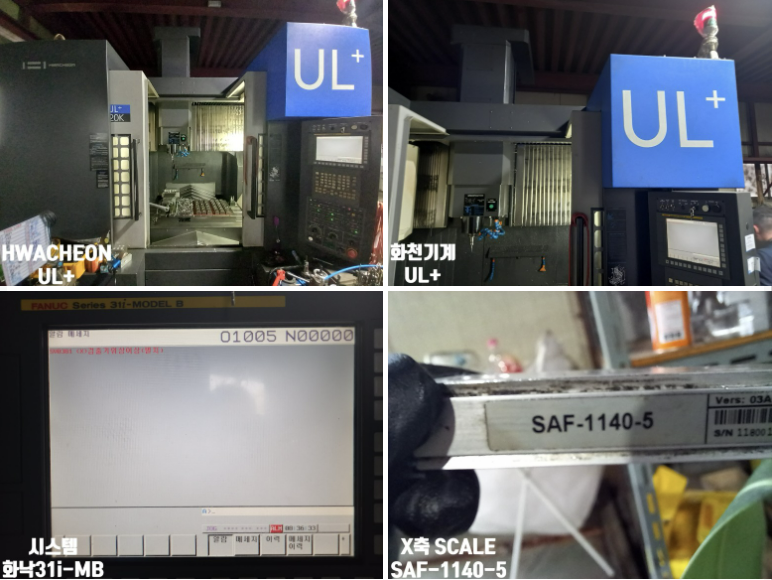

화천 시리우스 UL+ / 화낙31i-MB
* 현 상 : X축 381번 알람발생
* SCALE : SAF50-1140mm
* 작업내용 :
1. Scale 관련 CNC Parameter 확인작업

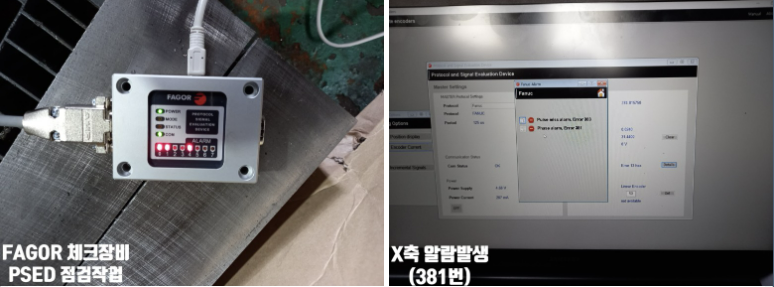

2. CNC Parameter 를 Scale 미사용으로 설정후 FAGOR PSED (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit 불량으로 인한 교체작업 진행함
4. X축 기계부 Slide cover 분해작업
5. X축 Scale Housing unit 분해 및 세척작업

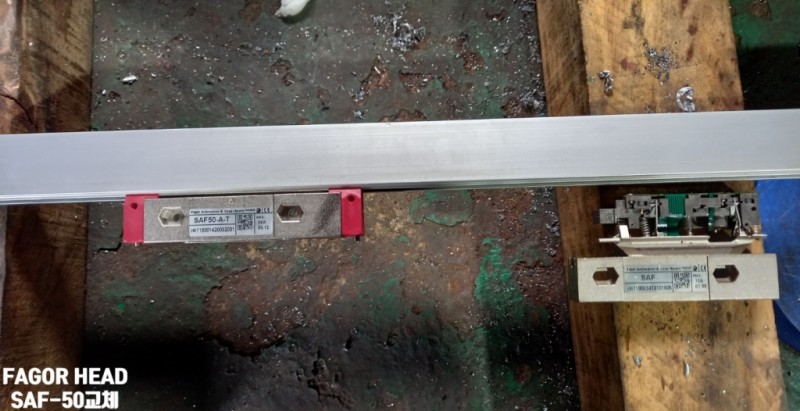

6. Scanning head unit(SAF-50) 제품 확인 후 교체작업
7. Ass'y 재조립 후 alignment 및 Interface 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
