#화천 시리우스2500L# X축 FUTABA 20Pitch 스케일파손으로 FAGOR LX-4240mm 신규설치작업
페이지 정보
작성자 관리자 댓글 0건 조회 126회 작성일 22-10-24 11:19본문
< SCALE UNIT 교체 후 >

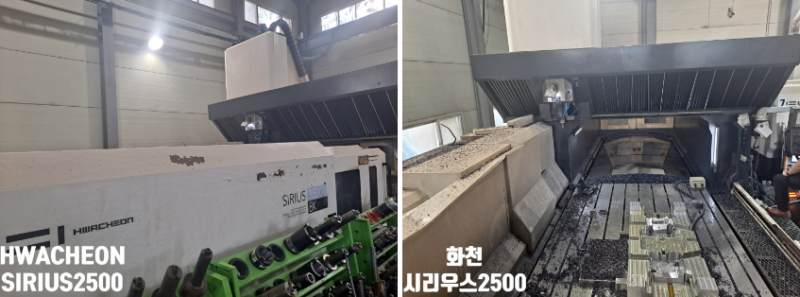

화천 시리우스 2500L / 화낙31i-MA
* 현 상 : X축 FUTABA 20Pitch 스케일파손으로 신규설치

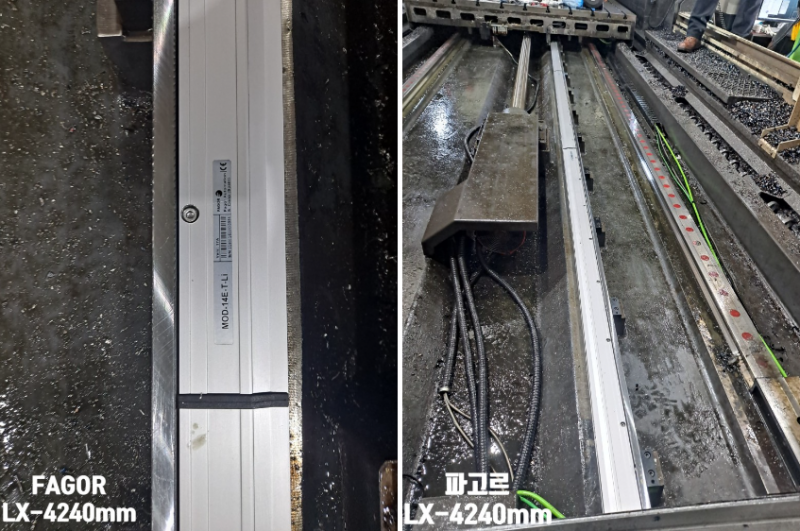

* SCALE : LX-4240mm
* 작업내용 :
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 신호점검작업

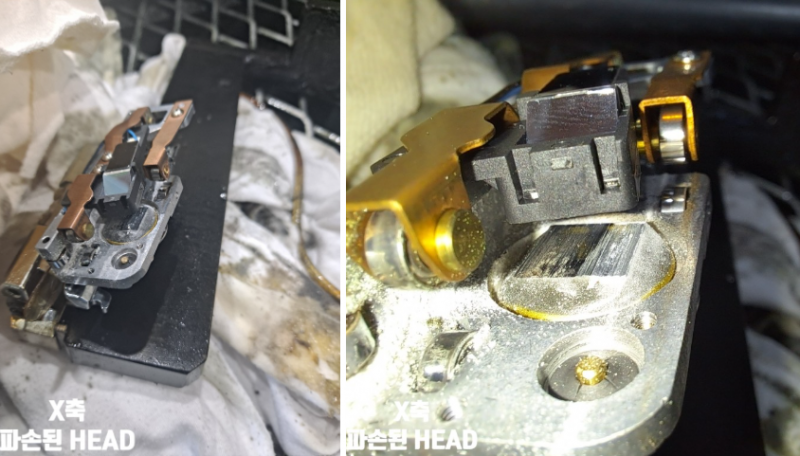

3. 상기 측정결과로 Scanning Unit 파손으로 인한 신규설치작업 진행함
4. X축 기계부 Slide cover 분해작업

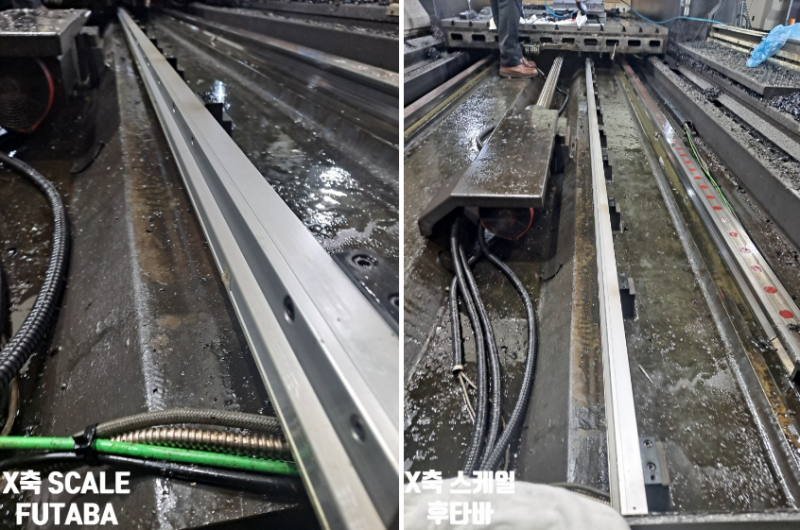

5. X축 FUTABA Scale unit 분해작업

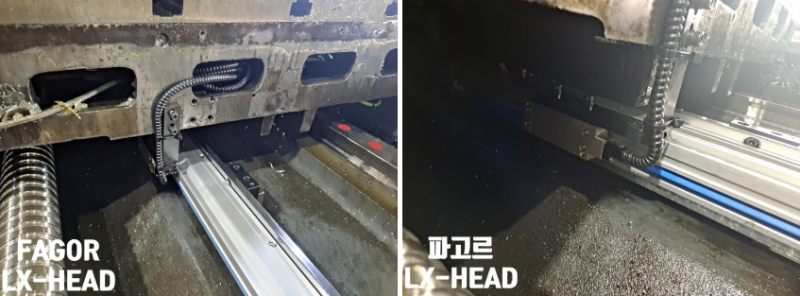

6. Scanning unit(LX-4240mm) 제품 확인 후 교체작업
7. Ass'y 재조립 후 alignment 및 Interface 조정작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
