< 교체 후 >

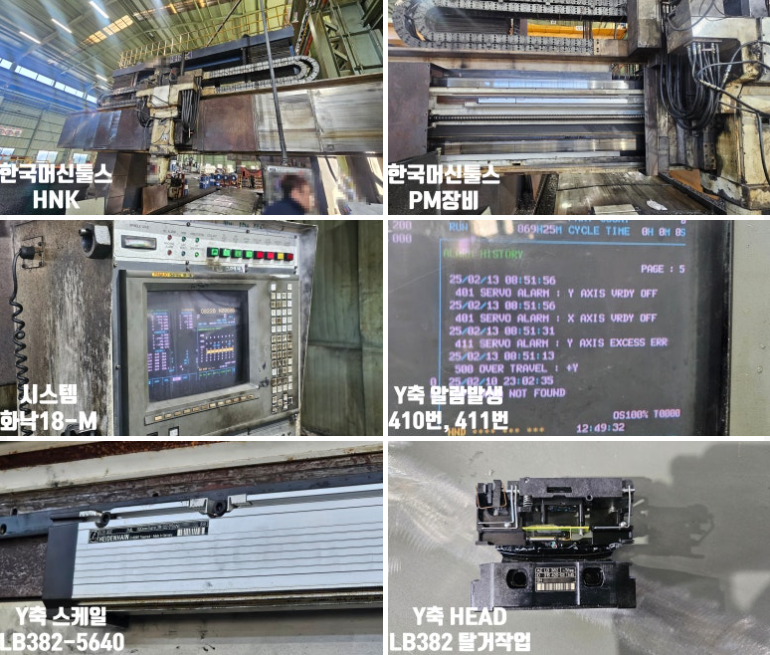

한국머신툴스 HNK PM장비 / FANUC 18-M
* 현 상 : Y축 410,411번 오차과대 서보알람발생
* SCALE : LB382 5640mm
* 작업내용
1. Scale 관련 CNC Parameter 확인작업
2. CNC Parameter 를 Scale 미사용으로 설정후 Heidenhain PWM9 (체크장비) 사용하여 신호점검작업
3. 상기 측정결과로 Scanning Head Unit & Adapter cable & IBV101 불량으로 인하여 교체작업 진행함
4. Y축 기계부 Slide cover 분해작업
5. Y축 기존 Scanning Head Unit (LB382) & Adapter cable & IBV101 탈거작업

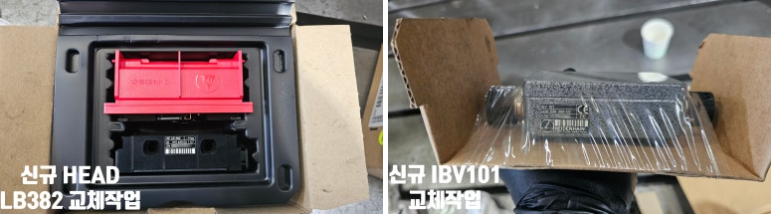

6. 신규 Scanning Head Unit (LB382) & Adapter cable & IBV101 제품 확인 후 교체작업
7. Scale Housing Unit 정밀 세척작업
8. CNC Parameter 조정 및 칩카바 정리작업
9. 담당자 입회하에 최종Test 완료
